접합 슬리브 보호대

Lingkai의 고품질 접합 슬리브 보호 장치에는 접지선 접합 보호 슬리브와 ACSR 접합 보호 슬리브가 있으며 라인 스트링 작업에서 ACSR 도체의 압축 슬리브 조인트를 보호하고 스트링 블록을 안전하게 통과하도록 설계되었습니다. 커버 조인트는 아연 도금 강철로 제작된 두 조각의 쉘로 구성됩니다. 양쪽 끝 부분에는 스트링 풀리를 통과하는 동안 중간 스팬 조인트를 보호하는 고무 부품이 설치됩니다.

문의 보내기

제품 설명

Lingkai의 고품질 스플라이싱 슬리브 보호기는 전송 및 배전 애플리케이션에서 ACSR 스플라이스에 대한 안정적인 보호를 제공하는 내구성이 뛰어나고 비용 효율적인 솔루션입니다. 스플라이싱 슬리브 보호 장치는 고품질 소재로 제작되었습니다.

당사의 스플라이싱 슬리브 보호 장치는 ACSR 도체 간의 최적의 연결을 보장하는 동시에 환경 요인으로부터 보호하도록 설계되었습니다.

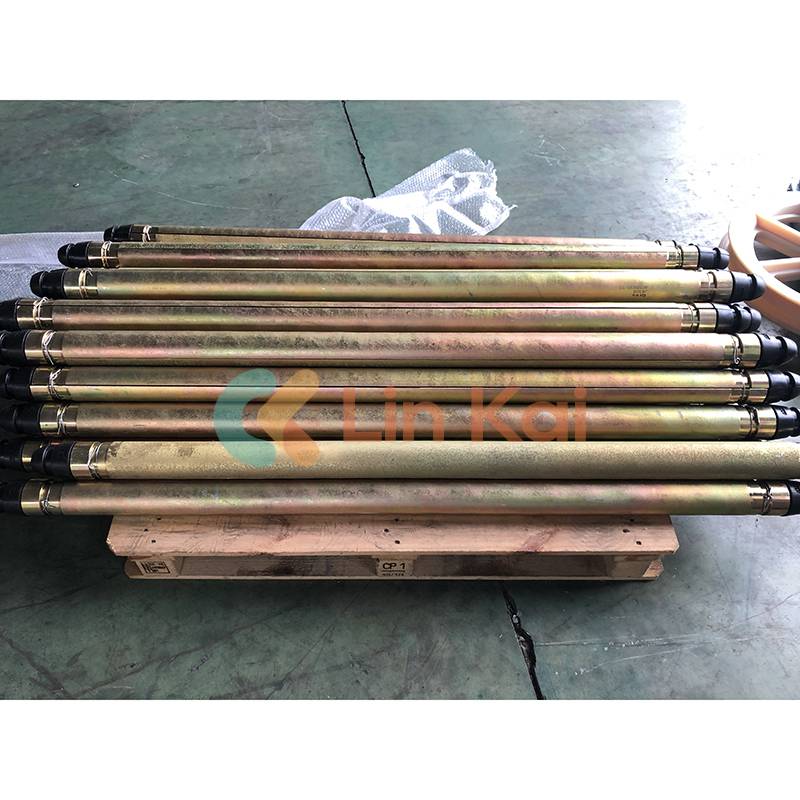

커버 조인트는 아연도금 강철로 만들어진 두 조각의 쉘로 구성됩니다. 양쪽 끝 부분에는 스트링 풀리를 통과하는 동안 중간 스팬 조인트를 보호하는 고무 부품이 설치됩니다.

스플라이싱 슬리브 보호기(보강재)는 가공 전선 스트링 작업 중에 도체 연결부를 보호하는 데 사용됩니다.

접지선 접합 슬리브 보호 장치의 주요 사양

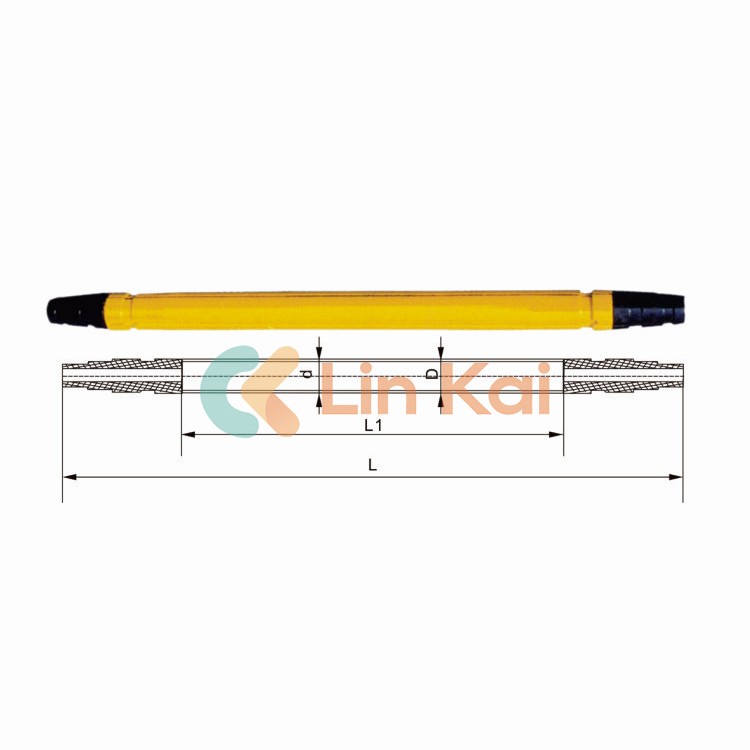

품목 번호	모델	주요 치수(mm)				적용 가능한 접지선
품목 번호	모델	D	L	d	L1	적용 가능한 접지선
17213	J55G	Φ30	450	F24	280	GJ50, GJ55
17214	J70G	Φ30	510	F24	340	JLB65, GJ70
17215	J80G	F34	510	F27	340	GJ80
17216	J95G	F34	585	F27	415	JLB95
17217	J100G	F38	590	F28	390	LGJ50/30, GJ100
17218	J120G	Φ40	660	Φ30	440	GJ120, JLB120
17219	J150G	F45	850	F37	530	GJ150, LGJ70/40, LGJ95/55

비고 다양한 크기에 대한 요구 사항은 계약서에 명시되어야 합니다.

이 ACSR 스플라이싱 슬리브 보호기는 유압 랩 조인트를 채택한 스플라이싱 피팅의 DL/T758-2001 표준을 준수하는 크림프 튜브에 적용 가능합니다. 압착 튜브의 크기가 표준과 다를 경우 접합 슬리브의 치수를 계약서에 명시해야 합니다.

주요사양

품목 번호	모델	주요 치수(mm)				적용 가능한 도체(최대)
품목 번호	모델	D	L	d	L1	적용 가능한 도체(최대)
17201	J240B	F45	850	F38	530	LGJ240/55
17202	J300B	F51	940	F43	600	LGJ300/50
17203	J400B	F57	995	F47	655	LGJ400/50
17204	J500B	F68	1080	F56	740	LGJ500/65
17205	J630B	F83	1180	F63	800	LGJ630/55
17206	J720B	F83	1196	F63	816	LGJ720/50
17207	J900B	F89	1180	F73	800	LGJ900/75
10208	J1000B	F95	1400	Φ75	1020	LGJ1000/80
