OPGW ZB Anti Twist Running Board

중국 Lingkai에서 제작된 OPGW ZB 비틀림 방지 발판은 통신 회로 역할도 하는 광학 접지선을 지원하고 안내하기 위해 전기 전송 시스템에 사용되는 특수 장치입니다. 정상 작동 시 OPGW에서 발생할 수 있는 비틀림과 진동을 최소화하도록 설계되었습니다.

문의 보내기

제품 설명

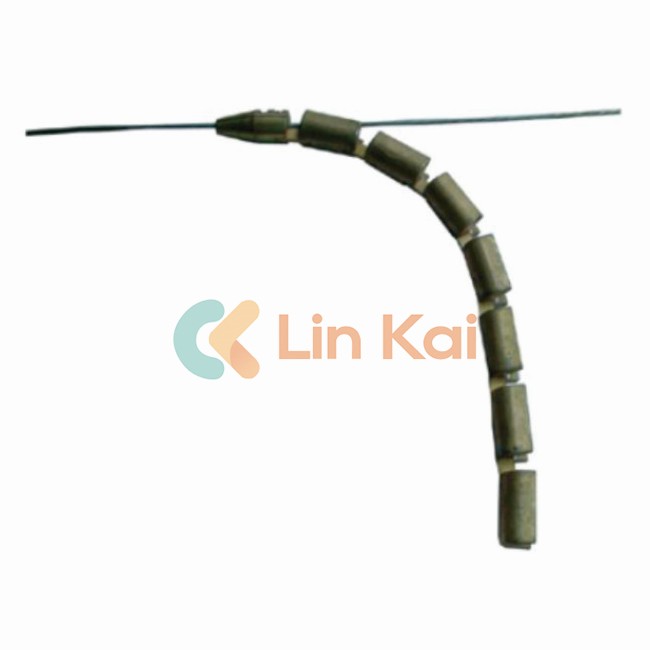

OPGW Head Running Board라고 불리는 Lingkai의 내구성 있는 OPGW ZB Anti Twist Running Board는 가공 송전선에서 OPGW 케이블을 당기는 데 사용됩니다. OPGW ZB 비틀림 방지 발판은 스트링 작업 시 OPGW 케이블이 꼬이는 것을 방지하기 위해 두 개의 강철 균형추로 구성됩니다. 광섬유 케이블 스트링에 사용됩니다. 이 도구를 사용하면 케이블이 나선형으로 꼬이는 것을 방지할 수 있습니다. OPGW 케이블 헤드에 직접 설치되며 장치 2개에 대해 2m 간격으로 설치됩니다. 이러한 스트링 도구 OPGW 헤드 보드는 광섬유 케이블 스트링에 사용됩니다. 이는 당김 로프를 광섬유 케이블과 연결하도록 특별히 설계되었습니다. 이 도구를 사용하면 케이블이 나선형으로 꼬이는 것을 방지할 수 있습니다.

OPGW ZB 비틀림 방지 발판(카운터 웨이트 장치)

품목 번호	모델	정격하중(KN)	비틀림 방지 토크 힘(N.m)	OPGW 크기 범위(mm)	전체 중량(kg)
20118	ZB1	20	32	11-16	2×12.5

OPGW ZB 비틀림 방지 발판 및 접지선용 메시 소켓 조인트의 매개변수

단일 헤드 품목 번호	더블 헤드 품목 번호	모델	케이블 직경(mm)	하중(KN)
프로텍터 포함	보호자 포함	모델	케이블 직경(mm)	정격	부서지다
17141	17141S	SLE(S)-1	금7-11	10	30
17142	17142S	SLE(S)-1.5	금 11-15	15	45
17143	17143S	SLE(S)-2	프 15-18	20	60
17144	17144S	SLE(S)-2.5	프 18-22	25	75

OPGW ZB 비틀림 방지 발판용 메쉬 소켓 조인트와 접지선은 라인 스트링 작업에서 OPGW 또는 GSW를 잡는 데 사용됩니다. 메쉬 소켓 조인트는 고강도 아연 도금 강철 와이어로 만들어졌으며 매우 부드러운 방식으로 편조되었으며 보호용 알루미늄 슬리브와 구리 슬리브로 압착되었습니다. 슬리브는 도체를 보호하고 OPGW 헤드가 메시 소켓 조인트를 손상시키는 것을 방지할 수 있습니다.
