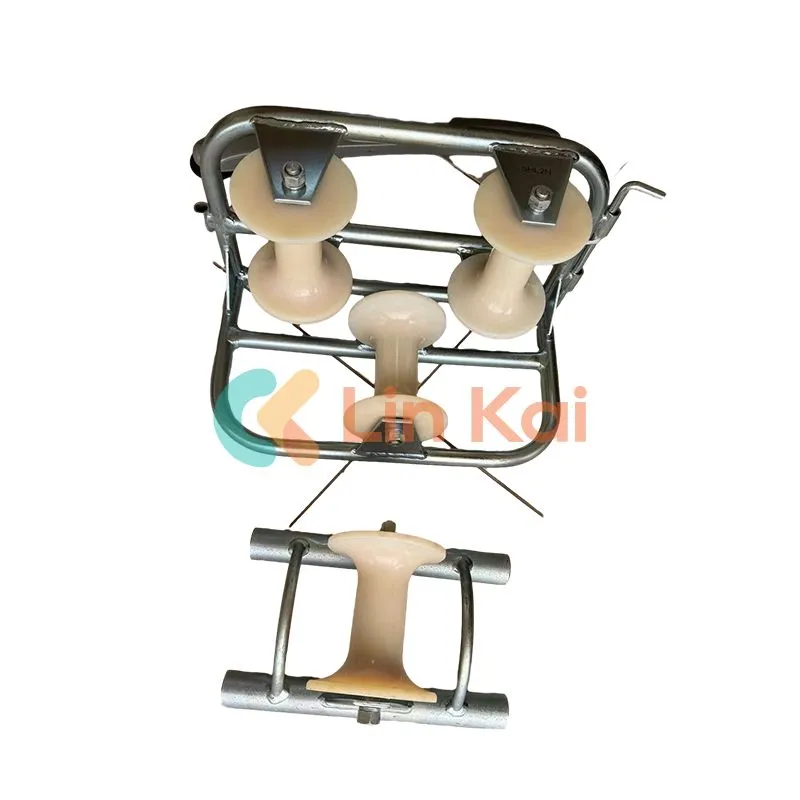

케이블 부설 롤러

중국 Ningbo Lingkai에서 제조한 케이블 부설 롤러(케이블 가이드 롤러 또는 나일론 휠 케이블 접지 롤러라고도 함)는 케이블 설치 시스템에서 중요한 장비입니다. 케이블 부설 롤러는 굽힘 또는 회전 영역에서 케이블의 장력을 크게 줄이고 케이블 어셈블리를 손상으로부터 보호할 수 있습니다. 이 케이블 부설 롤러는 내구성이 뛰어난 재료로 만들어졌으며 실내 및 실외, 고온 및 저온, 가혹한 작동 조건 등 다양한 환경에 적응할 수 있어 케이블 부설의 신뢰성과 안정성을 보장합니다.

문의 보내기

제품 설명

케이블 가이드 롤러 또는 나일론 휠 케이블 접지 롤러라고도 알려진 중국 Ningbo Lingkai Manufacture에서 만든 케이블 부설 롤러는 다양한 중요한 기능을 수행하는 케이블 설치 시스템에 사용되는 필수 장치입니다. 이러한 기능은 아래에 자세히 설명되어 있습니다.

1. 케이블 장력 감소: 케이블 부설 롤러의 주요 기능 중 하나는 케이블 경로에서 구부러지거나 방향이 변경되는 영역에서 케이블 장력을 줄이는 것입니다. 적절하게 지지되면 케이블 부설 롤러는 케이블 구성 요소에 가해지는 응력을 줄여 과도한 장력으로 인해 케이블이 손상되는 것을 방지할 수 있습니다.

2. 케이블 마모 방지: 케이블 부설 롤러는 매끄러운 표면으로 설계되어 케이블과 롤러 사이의 마찰을 줄여 표면 마모를 방지하고 케이블 수명을 연장합니다.

3. 케이블 라우팅 유지: 케이블 배치 롤러는 케이블 시스템의 방향과 전체 구조를 유지하는 데 도움이 되며 케이블을 특정 방향으로 유지하고 케이블이 엉키거나 제자리에서 벗어나는 것을 방지하여 안정성과 신뢰성을 보장합니다.

4. 다양한 환경에 적응: 케이블 부설 롤러는 일반적으로 다양한 환경에서 안정적으로 작동할 수 있는 내구성 있는 재료를 사용하여 구성됩니다. 이러한 환경에는 실내 또는 실외 설정, 고온 또는 저온 조건, 기타 혹독한 작동 환경이 포함될 수 있습니다.

지중 케이블 부설용 직선 케이블 롤러

품목 번호	모델	사용하중(KN)	케이블 직경 (mm)	케이블 롤러의 구성	체중(kg)
21171	SHL1	10	Φ150	주조 알루미늄 프레임 알루미늄 롤러	5.4
21172	SHL1N	10	Φ150	주조 알루미늄 프레임 나일론 롤러	3.6
21181	SHL1B	10	Φ160	강판 베이스 알루미늄 롤러	5.5
21182	SHL1BN	10	Φ150	강판 베이스 나일론 롤러	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL30억	10	Φ200		8.0
21191	SHL1G	10	Φ150	강철 튜브 프레임 알루미늄 롤러	5.1
21192	SHL1GN	10	Φ150	강철 튜브 프레임 나일론 롤러	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	강철 튜브 긴 다리 알루미늄 롤러	9.4
21202	SHLG1N	10	Φ150	강철 튜브 긴 다리 나일론 롤러	7.8

참고: 롤러는 직경 Ø200mm까지 다양한 지하 전원 케이블을 설치하는 데 사용됩니다. 케이블 크기에 따라 적합한 롤러를 선택하십시오.

모든 시브는 베어링에 장착됩니다. 프레임은 아연 도금 강철로 만들어졌습니다.

케이블 코너 롤러

품목 번호	모델	사용하중(KN)	케이블 크기(mm)	체중(kg)
21211	SHL	8	≤ Ø80	5.5
21221	SHL2	10	≤ Ø150	12
21222	SHL2N	10	≤ Ø150	10
21223	SHL3	10	≤ Ø150	11
21224	SHL3N	10	≤ Ø150	9
